Cách đấu hộp số quạt trần đơn giản, đúng kỹ thuật tại nhà

Hộp số quạt trần là bộ phận không thể thiếu trong hệ thống điều khiển tốc độ của quạt trần, giúp người dùng dễ dàng điều chỉnh tốc độ gió phù hợp. Tuy nhiên, cách đấu hộp số quạt trần sao cho đúng kỹ thuật, an toàn và hiệu quả không phải ai cũng nắm rõ. Hãy cùng Quạt trần chính hãng tìm hiểu chi tiết cách thực hiện đơn giản, dễ áp dụng tại nhà nhé.

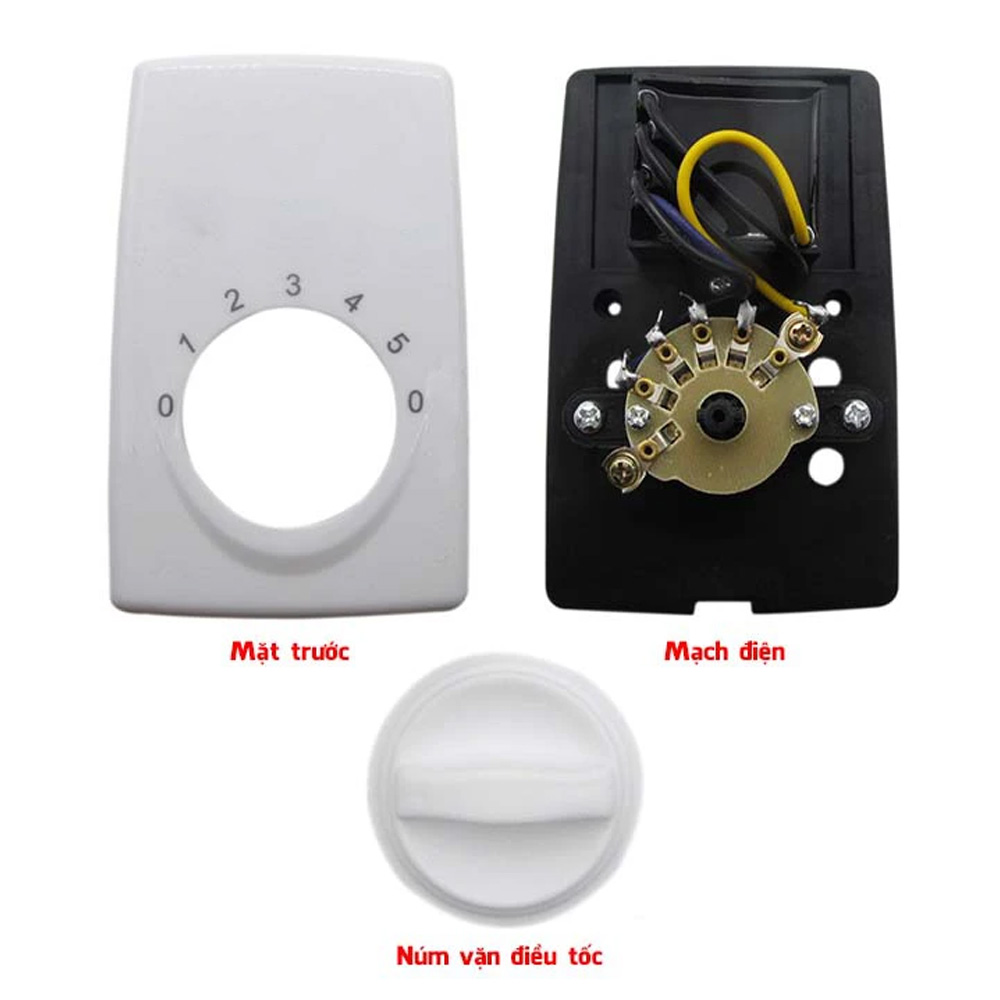

Cấu tạo hộp số quạt trần

Hộp số quạt trần là thiết bị điện nhỏ gọn, dạng module có thể tháo rời giúp thay đổi tốc độ quay của quạt trần. Hộp số quạt trần thường bao gồm hai bộ phận chính: phần vỏ hộp bên ngoài và phần ở bên trong. Phần bên trong bao gồm bộ điều chỉnh tốc độ quay, bộ lắp ráp, hệ thống động cơ và ống trụ.

Trên hộp số quạt trần thường đánh số hay các ký tự tương ứng như 1,2,3,4,5 bạn chỉ cần vặn ngược chiều hoặc cùng chiều kim đồng hồ để điều chỉnh tốc độ quay nhanh/ chậm của quạt. Ưu điểm nổi bật khi sử dụng hộp số quạt trần là không phát ra tiếng ồn ở quạt trong quá trình hoạt động bởi nó sẽ không làm biến dạng sóng dòng điện và không làm ảnh hưởng đến chất lượng điện năng.

Nguyên lý hoạt động của hộp số quạt trần

Để tiến hành lắp đặt cũng như đấu hộp số quạt trần đúng cách và hiệu quả, trước tiên, bạn cần hiểu rõ về nguyên lý hoạt động của chúng. Khi động cơ của quạt được cấp điện, trực quay sẽ truyền chuyển động đến cánh quạt, tạo ra luồng gió mát trong không gian. Tốc độ quay của cánh quạt nhanh hay chậm phụ thuộc vào động cơ quay bên trong, được điều chỉnh bởi người dùng thông qua hộp số.

Hộp số quạt trần hoạt động dựa trên nguyên lý khi thay đổi số vòng dây hoặc điện dung của tụ điện bên trong, nhờ đó làm thay đổi cường độ dòng điện chạy qua roto. Nhờ đó, người dùng có thể điều chỉnh tốc độ quạt linh hoạt phù hợp với từng điều kiện thời tiết hoặc nhu cầu sử dụng.

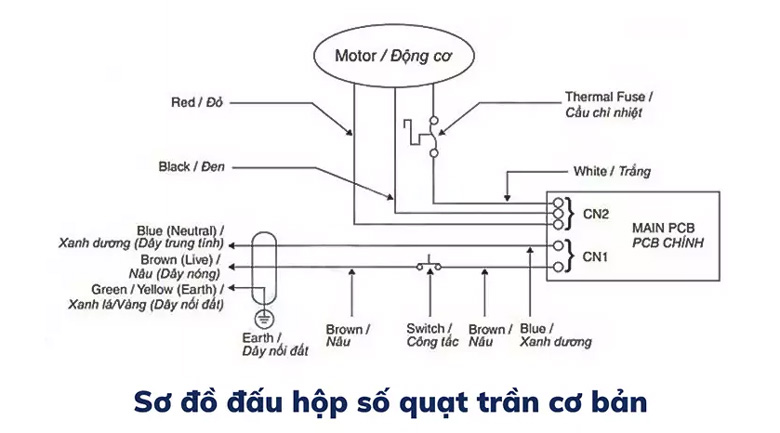

Sơ đồ đấu hộp số quạt trần chuẩn kỹ thuật

Khi tìm hiểu cách đấu hộp số quạt trần, việc nắm rõ sơ đồ đấu dây là một yếu tố then chốt giúp đảm bảo quá tình lắp đặt diễn ra chính xác, an toàn hơn. Sơ đồ đấu dây hộp quạt trần dưới đây là bản vẽ minh họa trực quan cách kết nối các dây dẫn từ hộp số đến nguồn điện và các bộ phận liên quan như: tụ điện, động cơ điện…Qua sơ đồ này, chúng ta có thể dễ dàng xác định vị trí và chức năng của từng dây, từ đó tiến hành đấu nối đúng kỹ thuật.

Sơ đồ đấu dây cơ bản của hộp số quạt trần thường bao gồm 4 dây chính như sau:

• Dây pha (L): Dây dẫn mang điện áp từ nguồn điện vào
• Dây trung tính (N): Dây nối với cực âm của nguồn điện
• Dây động cơ (M): Dây nối với mô tơ của quạt
• Dây tụ điện (C): Dây kết nối với tụ điện giúp động cơ khởi động và điều chỉnh tốc độ

Bạn có thể áp dụng cách đấu cơ bản như sau:

• Đấu nối dây pha (L) vào công tắc
• Đấu dây trung tính (N) với cực âm của nguồn điện
• Nối dây động cơ (M) trực tiếp với động cơ quạt
• Kết nối dây tụ điện (C) với tụ điện đính kèm trong hộp số

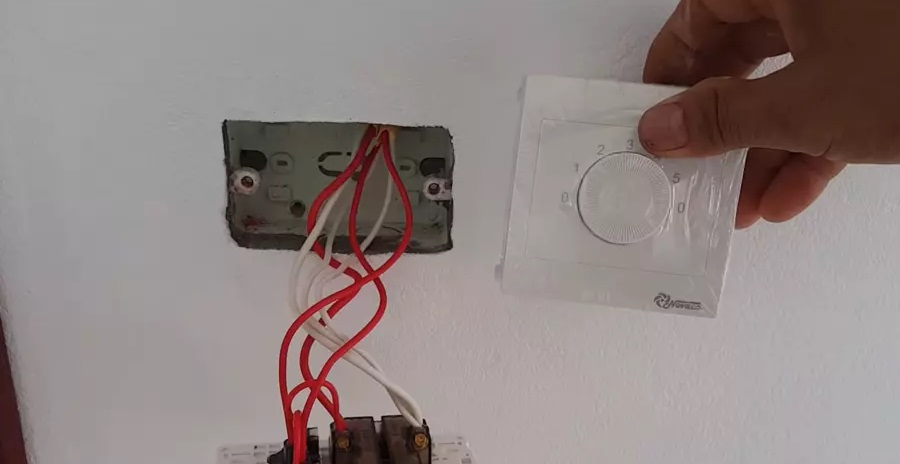

Cách đấu hộp số quạt trần chuẩn kỹ thuật tại nhà

Cách đấu hộp số quạt trần LuxuryFan

Dưới đây là sơ đồ lắp đặt hoàn chỉnh và các bước cách đấu hộp số quạt trần thương hiệu LuxuryFan.

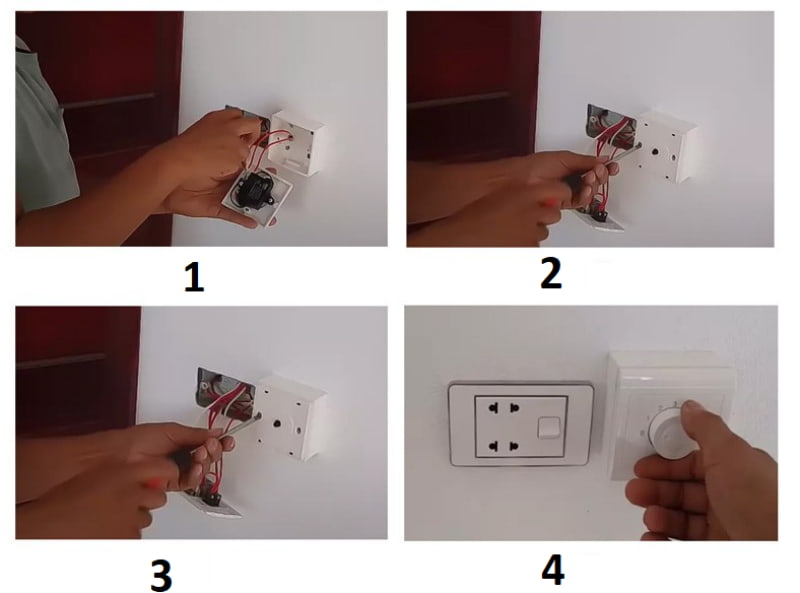

• Bước 1: Xác định kích thước hộp số quạt trần và đánh dấu chính xác vị trí lắp đặt sẵn ở trên tường
• Bước 2: Tháo lỏng các ốc vít trên hộp số, mở nắp và nhấc hộp ra khỏi phần đế
• Bước 3: Đấu nối các nguồn dây từ hệ thống điện và dây dẫn từ bộ động cơ để đấu lắp hộp số qua các lỗ ở đế
• Bước 4: Cố định hộp số vào tường tại vị trí đã được đánh dấu từ bước 1 sau khi hoàn tất việc đấu nối
• Bước 5: Kết nối các dây nguồn và dây dẫn với các cổng kết nối của hộp số quạt trần LuxuryFan
• Bước 6: Gắn bộ điều chỉnh tốc độ (công tắc/ nút vặn) ở vị trí thuận tiện nhất và kiểm tra chạy thử

Bạn cần đặc biệt chú ý đến việc siết chặt các ốc vít. Hãy đảm bảo hộp số đã được cố định chắc chắn vào tường, tránh tình trạng lỏng lẻo bởi có thể dẫn tới nguy cơ rơi hoặc mất an toàn trong quá trình sử dụng. Bên cạnh đó, việc đấu nối dây điện phải được tuân thủ đúng nguyên lý hoạt động và sơ đồ đấu dây của hộp số tránh gây ra hiện tượng xung khắc, đoản mạch hoặc chập cháy.

>>> Tham khảo ngay: Top quạt trần 4 cánh đẹp, hiện đại, chất lượng hiện nay

Cách đấu hộp số quạt trần Panasonic

Dưới đây là cách đấu hộp số quạt trần Panasonic cụ thể từng bước. Lưu ý rằng đấu hộp số quạt trần cần đảm bảo an toàn và có kiến thức điện cơ bản. Nếu bạn không có kinh nghiệm hoặc không tự tin, hãy nhờ thợ điện hoặc chuyên gia lành nghề hỗ trợ.

• Bước 1: Dùng thước đo hoặc ướm thử hộp số len tường rồi đánh dấu vị trí lắp đặt
• Bước 2: Nới lỏng các ốc vít trên hộp số, sau đó mở nắp và nhẹ nhàng nhấc hộp ra khỏi đế
• Bước 3: Kết nối dây nguồn từ hệ thống điện với dây dẫn từ động cơ quạt thông qua lỗ luồn dây ở đế hộp
• Bước 4: Cố định hộp số lên tường đúng kích thước đã đo, vặn vít thật chặt để tránh hộp số bị rung lắc hoặc rơi ra
• Bước 5: Kết nối dây nguồn và dây tín hiệu vào các cổng kết nối theo đúng sơ đồ kỹ thuật
• Bước 6: Gắn bộ điều chỉnh tốc độ tại vị trí thuận tiện và kiểm tra lại toàn bộ hệ thống một lần nữa trước khi cho quạt hoạt động

Một số lưu ý quan trọng khi đấu hộp số quạt trần

Để đảm bảo an toàn và hiệu quả khi tiến hành cách đấu hộp số quạt trần, bạn cần tuân thủ một số lưu ý quan trọng dưới đây:

• Ngắt nguồn điện hoàn toàn: Trước khi thao tác, hãy ngắt cầu dao điện tại khi vực lắp đặt để loại bỏ nguy cơ điện giật trong quá trình làm việc
• Dùng bút thử điện kiểm tra: Sửu dụng bút thử điện để xác minh lại lần nữa, đảm bảo khu vực lắp đặt đã không còn nguồn điện
• Tham khảo hướng dẫn sử dụng từ nhà sản xuất: Mỗi mẫu quạt và hộp số đều có sơ đồ và chỉ dẫn riêng biệt nên bạn cần đọc kỹ hướng dẫn từ nhà sản xuất để thực hiện đấu nối đúng cách
• Xác định rõ dây dẫn: Phân biệt chính xác giữa dây pha, dây trung tính, dây điều khiển…để tránh nhầm lẫn
• Đảm bảo kết nối chắc chắn, an toàn: Các mối nối điện phải được siết chặt và bọc bằng băng keo cách điện để phòng ngữa sự cố chập cháy

>>> Xem thêm: Hướng dẫn cách đấu quạt trần an toàn, đơn giản tại nhà

Việc nắm rõ cách đấu hộp số quạt trần sẽ giúp bạn chủ động hơn trong quá trình lắp đặt, sửa chữa và đảm bảo thiết bị vận hành ổn định. Đừng quên tuân thủ chính xác nguyên tắc kỹ thuật để tránh sự cố không mong muốn. Hy vọng hướng dẫn trên từ Quạt trần chính hãng sẽ giúp bạn thực hiện đấu nối thành công và hiệu quả.
